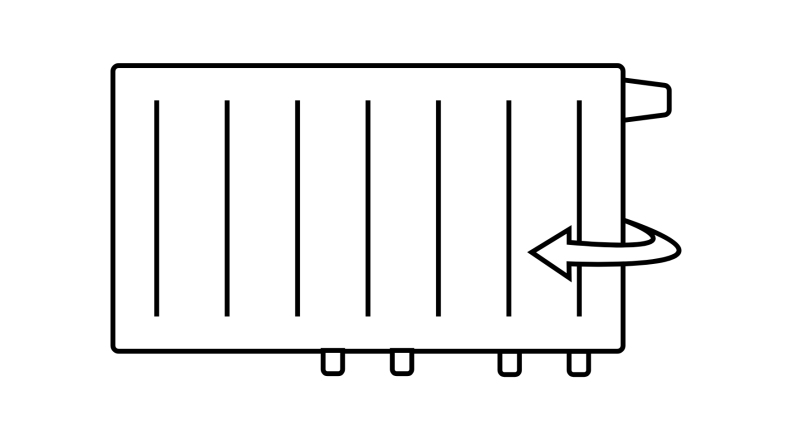

Deskové otopné těleso se spodním středovým nebo spodním pravým připojením

Model RADIK VKM8

Model RADIK VKM8 je deskové otopné těleso v provedení VENTIL KOMPAKT, které umožňuje spodní středové nebo pravé spodní připojení na otopnou soustavu. Typy 20, 21, 22 a 33 mají jednotnou vzdálenost spodního středového připojení od stěny, což usnadňuje montáž a zajišťuje kompatibilitu v rámci standardizovaných systémů.

Ze zadní strany jsou přivařeny dvě horní a dolní příchytky pro pevné uchycení na stěnu. U otopných těles o délce 1800 mm a více je konstrukce zesílena šesti příchytkami pro vyšší stabilitu a bezpečný provoz.

Desková otopná tělesa RADIK VKM8 jsou určena pro moderně řešené otopné soustavy s nuceným oběhem teplonosné látky a horizontálním vedením rozvodného potrubí pod tělesem – v podlaze, ve stěně nebo po stěně zakryté lištou.

Součástí dodávky jsou konzole k zavěšení radiátoru typu Z-U140. Pro radiátory typu 10 (47 mm) jsou dodávány konzole Z-U141. Ostatní typy konzolí nejsou součástí balení a je nutné je objednat samostatně.

Hlavní vlastnosti

• spodní středové nebo spodní pravé připojení
• provedení Ventil Kompakt (VK)
• ocelová desková konstrukce
• klasické tvarování čelního panelu
• vhodné pro moderní otopné soustavy s nuceným oběhem
• horizontální vedení rozvodů pod tělesem
• pevné uchycení pomocí příchytek
• součástí dodávky montážní konzole

Technické parametry

• Design: s klasickým tvarováním
• Typ produktu: 33 – 3 desky / 3 žebrování
• Výška: 300 mm
• Délka: 1000 mm
• Hloubka: 155 mm
• Připojení: spodní pravé / spodní středové
• Provedení: Ventil Kompakt
• Série: VKM8
• Skupina produktu: T001-B
