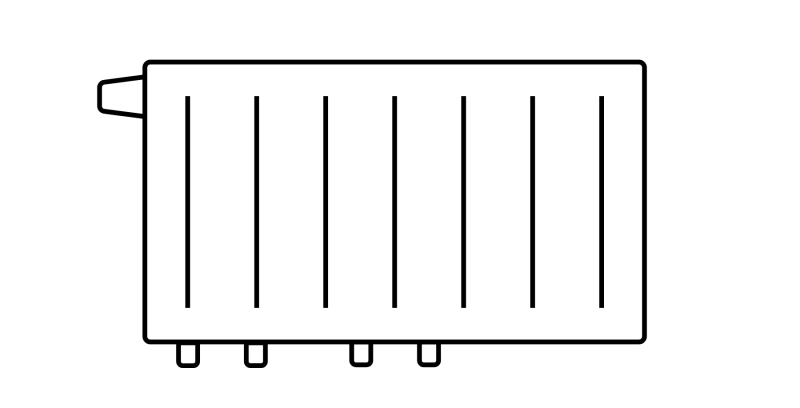

Deskové otopné těleso se spodním středovým nebo spodním levým připojením

Model RADIK VKM8 - L

Model RADIK VKM8 - L je deskové otopné těleso v provedení VENTIL KOMPAKT, které umožňuje spodní středové nebo levé spodní připojení na otopnou soustavu s nuceným oběhem. Je navrženo pro moderní teplovodní systémy, kde je rozvodné potrubí vedené podél stěny, v podlaze nebo ve stěnových lištách.

Typy 20, 21, 22 a 33 mají jednotnou vzdálenost spodního středového připojení od stěny, což výrazně usnadňuje montáž i výměnu v rámci standardizovaných instalací. Zadní strana tělesa je vybavena pevnými příchytkami pro stabilní uchycení na stěnu, u delších variant zesílenými pro vyšší nosnost.

Hlavní vlastnosti

• spodní středové nebo levé spodní připojení
• provedení Ventil Kompakt (VK)
• deskové provedení typ 33 (3 desky, 3 žebrování)
• vhodné pro moderní otopné soustavy s nuceným oběhem
• univerzální montážní řešení
• vedení potrubí pod radiátorem

Konstrukce

Těleso je konstruováno s ohledem na stabilitu a rovnoměrné rozložení tepla. Na zadní straně jsou navařeny horní a dolní příchytky pro bezpečné uchycení na stěnu. U delších variant (cca od 1800 mm) je konstrukce zesílena šesti příchytkami pro vyšší pevnost.

Technické parametry

• Typ: 33 (3 desky, 3 žebrování)
• Provedení: Ventil Kompakt
• Připojení: spodní levé / spodní středové
• Série: VKM8-L
• Skupina produktu: T001-C
• Výška (V): 400 mm
• Délka (Š): 1600 mm
• Hloubka: cca 155 mm
