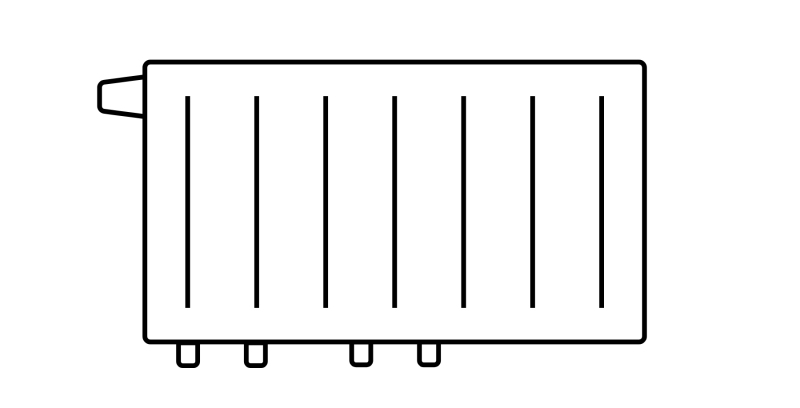

Deskové otopné těleso se spodním středovým nebo spodním levým připojením

Model RADIK VKM8-L je deskové otopné těleso v provedení VENTIL KOMPAKT (VK), které umožňuje spodní středové nebo levé spodní připojení na otopnou soustavu s nuceným oběhem teplonosné látky. Konstrukce je určena pro moderní teplovodní systémy s horizontálním rozvodem potrubí vedeným v podlaze, ve stěně nebo v lištách podél stěn.

Typy 20, 21, 22 a 33 mají jednotnou vzdálenost spodního středového připojení od stěny, což usnadňuje instalaci i případnou výměnu radiátoru v rámci standardizovaných rozvodů.

Ze zadní strany jsou přivařeny horní a dolní příchytky pro montáž na stěnu. U delších variant (obvykle od délky 1800 mm) je konstrukce zesílena šesti příchytkami pro vyšší stabilitu a rovnoměrné rozložení hmotnosti.

Hlavní vlastnosti

• spodní středové nebo spodní levé připojení
• Ventil Kompakt (VK) provedení
• typ 33 (3 desky / 3 konvekční žebrování)
• určené pro moderní otopné soustavy s nuceným oběhem
• horizontální rozvod potrubí pod radiátorem
• klasické deskové ocelové provedení

Konstrukce

Radiátor má pevnou zadní konstrukci s příchytkami pro bezpečné zavěšení na stěnu. Díky zesílení u delších variant je zajištěna stabilita i při vyšší hmotnosti a rovnoměrné rozložení zatížení při provozu.

Technické parametry

• Typ: 33
• Provedení: Ventil Kompakt
• Připojení: spodní levé / spodní středové
• Série: VKM8-L
• Skupina produktu: T001-C
• Tloušťka / hloubka: 155 mm
• Výšky (varianty): 300 / 400 / 500 / 600 / 700 mm
• Délky (varianty): 500 – 3000 mm (dle konfigurace)

Poznámka

Součástí dodávky bývají konzole pro zavěšení (např. typ Z-U140), ostatní montážní příslušenství se obvykle objednává samostatně.
