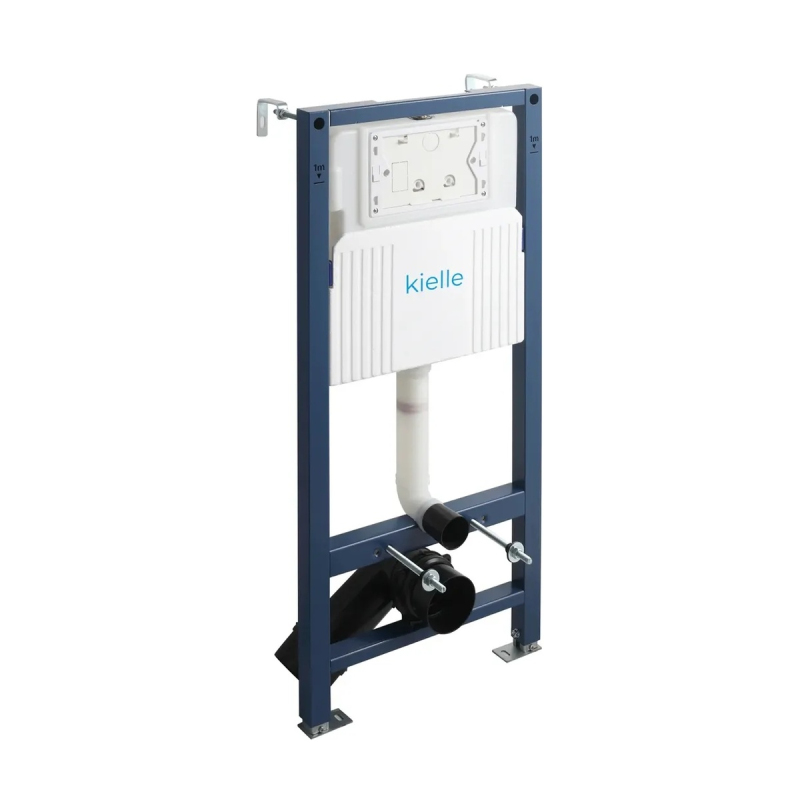

Předstěnový instalační modul pro závěsné WC – spolehlivý základ pro moderní koupelnu

Pro vytvoření stylové a funkční koupelny se závěsným WC je nezbytné mít správně zvolený instalační modul. Předstěnový instalační modul pro závěsné WC je ideálním řešením, které vám zajistí pohodlnou a bezpečnou montáž závěsného WC s připojovací roztečí 180 mm. Tento modul je určen pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce a je kompatibilní s všemi ovládacími tlačítky značky kielle Gemini New, což vám dává možnost přizpůsobit si celkový vzhled a funkčnost.

Konstrukce pro maximální stabilitu a pohodlí

Instalační modul je vyroben z kovové konstrukce ošetřené práškovou barvou, což zaručuje odolnost a dlouhou životnost. Samonosný rám je navržen tak, aby bylo možné kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo přímo před nosnou stěnu, což vám poskytuje flexibilitu při výběru optimálního místa pro instalaci.Díky nastavitelným kotvícím výsuvným nohám můžete modul upravit v rozmezí 0–200 mm, čímž snadno vyrovnáte případné nerovnosti povrchu. To výrazně usnadní montáž, zejména při použití na nepravidelných nebo nestandardních podlahách. Důležitou výhodou je možnost montáže bez přídavných vyztužujících a kotvících prvků, což výrazně zjednodušuje instalaci.

Duální splachování pro úsporu vody

Instalační modul je vybaven duálním splachováním, které je nezávisle nastavitelné, což vám umožní přizpůsobit spotřebu vody vašim potřebám. Malé spláchnutí je možné nastavit na 2,8–4 litry, zatímco velké spláchnutí dosahuje objemu 4,5–7 litrů. Standardně je nastavení malého spláchnutí na 3 litry a velkého spláchnutí na 6 litrů, což je ideální pro každodenní úsporu vody. S objemem nádržky 7,5 litru a kapacitou zátěžové zkoušky až 400 kg je tento modul navržen tak, aby poskytoval spolehlivý výkon a dlouhou životnost i při intenzivním používání.

Polystyrenová izolace pro tichý provoz

Díky polystyrenové izolaci na konstrukci nádržky je zajištěno, že nedochází k rosení na povrchu nádržky a zároveň je výrazně tlumeno jakékoli vibrace nebo hluk, který by mohl pronikat do stavební konstrukce. Tato konstrukce výrazně přispívá k celkovému komfortu a tichému provozu celého systému.

Kompatibilita s ovládacími tlačítky kielle Gemini New

Modul je plně kompatibilní s ovládacími tlačítky kielle Gemini New, což znamená, že si můžete vybrat design, který nejlépe ladí s vaší koupelnou a přitom zajistí optimální ovládání splachování. Tlačítka jsou snadno vyměnitelná a designově přizpůsobitelná, což dává koupelně moderní vzhled a zároveň funkčnost.

Flexibilní připojení vody

Přívod vody je možné připojit zezadu nebo shora, pomocí montážních otvorů G1/2". Tento modul nabízí flexibilitu při rozhodování o umístění přívodu vody, což je důležité v závislosti na specifických potřebách vaší koupelny.

Rozsah dodávky a technické parametry

Instalační modul je dodáván kompletně se všemi potřebnými součástmi, včetně fixačního setu pro uchycení WC mísy, kolena odpadu HT 90/90 a dalších příslušenství pro snadnou instalaci. Funkční rozsah tlaku vody je 0,05 – 1,6 MPa, a doporučený tlak je 0,3 – 0,5 MPa, což zajišťuje bezproblémový a efektivní provoz.

Předstěnový instalační modul pro závěsné WC

pro závěsné WC, pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce, pro tloušťku podlah 0–200 mm, pro montáž závěsného WC s připojovací roztečí 180 mm.

Vlastnosti

držák odpadu, duální splachování nezávisle nastavitelné, kompatibilní se všemi ovládacími tlačítky kielle Gemini New, konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce, konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu, materiál nosné konstrukce: kov ošetřený práškovou barvou, nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost, nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky, nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm, přívod vody zezadu.

Technické parametry

doporučený rozsah tlaku vody 0,3 – 0,5 MPa, funkční rozsah tlaku vody 0,05 – 1,6 MPa, malé spláchnutí 2,8 - 4 l, velké spláchnutí 4,5 - 7 l, objem vody v nádržce 7,5 l, připojení vody zezadu nebo shora montážními otvory G1/2 ", standardní nastavení malého spláchnutí 3 l, standardní nastavení velkého spláchnutí 6 l, zátěžová zkouška 400 kg, výška 112,5 cm.

Rozsah dodávky

fixační set pro uchycení WC mísy, fixační set, koleno odpadu HT 90/90 polyethylen, PE-HD, nádrž s napouštěcí a vypouštěcí armaturou, kryt servisního otvoru, redukce odpadu HT 90/110 polyethylen, PE+HD, samonosný rám, šroubení pro připojení vody s integrovaným rohovým ventilem, těsnění odpadu, propojka polypropylen, těsnění propojky, těsnění přívodu, vývodka polypropylen, vrapová vložka, tlumící podložka.
