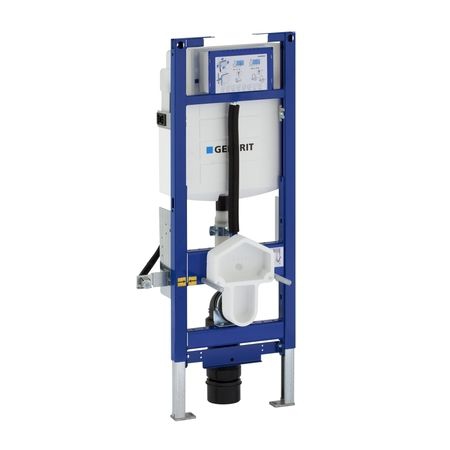

Geberit DUOFIX Montážní prvek Duofix pro závěsné WC, s nádržkou do stěny Sigma (UP320)
Geberit DUOFIX Montážní prvek Duofix pro závěsné WC, s nádržkou do stěny Sigma (UP320), pro dodatečné nastavení výšky WC, ovládání zepředu
Účel použití
Pro tloušťku podlahy 0 - 20 cm - Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro zabudování do systémové stěny Duofix na celou výšku místnosti - Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem - Pro zabudování do lehké příčky na celou výšku místnosti - Pro závěsné WC se vzdáleností upevnění 18 cm - Pro montáž závěsného WC s vyložením ; 62 cm - Pro připojení Geberit AquaClean - Nevhodný pro zazdění - Nevhodný pro zabetonování
Vlastnosti
Samonosný prvek - Rám s C-profilem 4/4 cm - Povrch rámu upravený práškovou barvou, barva Geberit modrá - Podpěry o 5 cm zásuvné - Patní desky otočné, pro montáž do profilů UW50 a UW75 - Rám s otvory o 9 mm pro upevnění do dřevěných konstrukcí - Splachovací nádržka pod omítku izolovaná proti orosování - Geberit Sigma splachovací nádržka do stěny 12 cm (UP320) s ovládáním zepředu - 2 množství splachování s ovládacími tlačítky Sigma50, Sigma20, Sigma01 nebo Bolero - Splachování Start/Stop s ovládacími tlačítky Sigma10, Mambo nebo Tango - Nastavitelné splachovací množství - Nastavitelné okamžité spláchnutí možné - Splachovací nádržka pod omítku pro montáž a servisní práce bez nářadí - Kryt pro hrubou montáž, pro montáž bez nářadí a s možností zkrácení bez nářadí - Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám - Tyčky tlačítka zvukově izolované, rychle nastavitelné bez nářadí - Přívod vody zezadu / shora uprostřed - Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez nářadí - Připojovací hadička k rohovému ventilu přišroubovatelná bez nářadí - Zvukově izolované upevnění odpadního kolena - WC keramika dodatečně výškově nastavitelná, 41 - 49 cm - Flexibilní odpadní koleno pro WC - Podpěry s brzdícími prvky, pro vyrovnání prvku bez nářadí - Pozinkované podpěry, plynule nastavitelné 0 - 20 cm
Technické informace
Rozsah tlaku vody 0.01 - 1.0 MPa Maximální provozní teplota vody 25 °C Malé splachovací množství - rozsah nastavení 3-4 l Velké splachovací množství - rozsah nastavení 4,5 / 6 / 7,5 l Splachovací množství - nastavení z výroby 6 a 3 l Start/Stop splachovací množství 4,5 / 6 / 7,5 l
Rozsah dodávky
Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem - Splachovací koleno - Ochranná zátka - Kryt pro hrubou montáž pro servisní otvor - Stavební ochrana pro přestavitelné splachovací koleno a odpadní koleno - 2 závitové tyče M12 pro upevnění keramiky - Trubková chránička pro přívod vody pro Geberit AquaClean - Souprava pro připojení WC, o 90 mm - Odpadní koleno pro WC o 90 mm - Přechodka, PE-HD, o 90/110 mm - Upevňovací materiál - Neobsahuje: Ovládací tlačítko - Neobsahuje: Krycí desku pro Duofix, výškově nastavitelný - Neobsahuje: Stavební soupravu pro předstěnovou montáž
