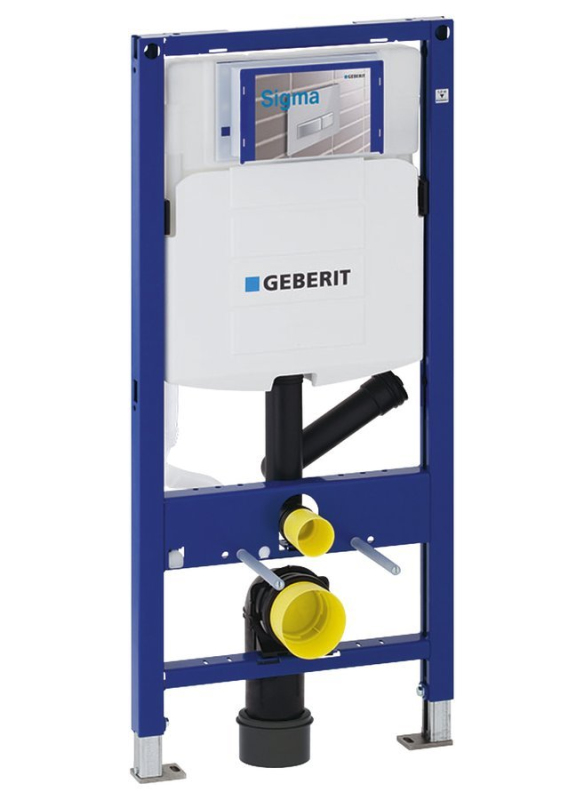

Předstěnový splachovací systém Geberit DUOFIX 111.364.00.5 s připojením na externí odsávání zápachu. Montáž je za použití čtyř upevňovacích bodů. Zaručená nosnost je 400 kg.

Technické parametry:

• Pro ovládání zepředu
• Nastavitelné splachování
• Nádrž izolovaná proti rosení
• Přívod vody vzadu nebo nahoře uprostřed
• Rozměry: 112×50×12 cm

Účel použití:

• Pro konstrukce prováděné suchým procesem
• K montáži do předstěnových instalací
• K montáži do instalačních stěn
• K montáži do systémových stěn Geberit Duofix
• Pro závěsná WC s připojovacími rozměry podle EN 33:2011
• Pro závěsná WC s vyložením do 62 cm
• Pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
• Pro tloušťky podlahy 0–20 cm
• Nevhodný pro keramiky závěsných WC se zvýšenou pozicí sedátka

Vlastnosti:

• Samonosný rám s nanesenou práškovou barvou
• Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
• Rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• Podpěry pozinkované, s protiskluzovou úpravou nastavitelné 0–20 cm
• Patní desky otočné
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• Splachovací nádržka pod omítku s ovládáním zepředu
• Externí odsávání zápachu připojitelné připojovacím hrdlem ø 50 mm přes splachovací koleno
• Vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean

Technické informace:

• Tlak při průtoku: 10-1000 kPa
• Splachovací množství, nastavení ve výrobě: 6 a 3 l
• Velké splachovací množství, rozsah nastavení: 4,5 / 6 / 7,5 l
• Malé splachovací množství, rozsah nastavení: 3 - 4 l
• Výpočtový průtok: 0,11 l/s
• Minimální přetlak pro výpočtový průtok: 50 kPa

Rozsah dodávky:

• Přívod vody R 1/2“, vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• 2 ochranné zátky
• Připojovací souprava pro WC, ø 90 mm
• Připojovací koleno 90° z PE-HD, ø 90 mm
• Přechodka z PE-HD, ø 90 / 110 mm
• 2 závitové tyče M12
• Upevňovací materiál
