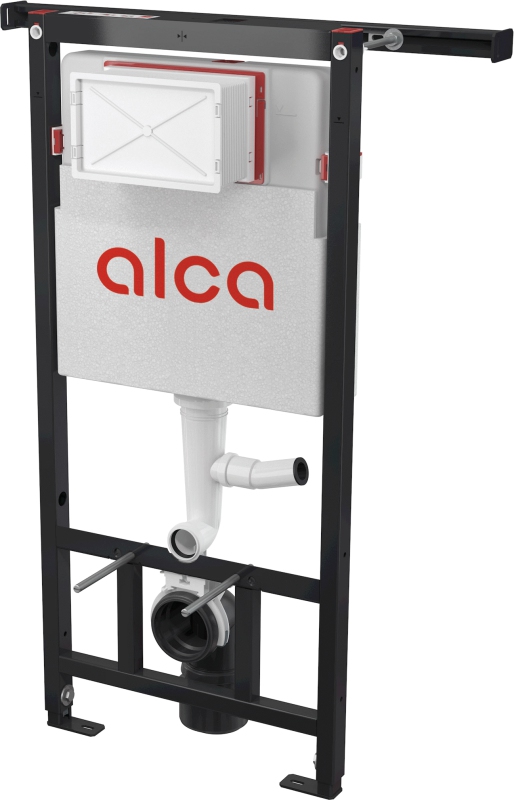

PŘEDSTĚNOVÝ INSTALAČNÍ SYSTÉM S ODVĚTRÁVÁNÍM PRO SUCHOU INSTALACI (PŘEDEVŠÍM PŘI REKONSTRUKCI BYTOVÝCH JADER)
Použití
Pro závěsné WC
Pro rekonstrukce bytových jader
Pro instalaci mezi dvě stěny
Pro instalaci do dřevostaveb
Pro připojení k ventilačnímu systému
Pro tloušťku podlah 0–200 mm
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Modul má přípravu na odvětrávání. Doporučený ventilátor o průtoku 30 m3/h, tlakem 60 Pa a zpětnou klapkou, ventilátor třeba umístit minimálně ve výšce 1,2 m od podlahy.(např. GE 2000 ventilátor pro záchodové mísy). Tento inovovaný předstěnový instalační systém ALCA s kódovým označením AM102/1120V Jádromodul nahrazuje modelovou řadu A102/1200V Jádromodul. Instalace těchto systému je nyní rychlejší a k jejich montáži vám nyní postačí pouze jeden klíč.
Technické parametry
Připojení vody zezadu nebo shora montážními otvory
G1/2 "
Funkční rozsah tlaku vody
0,05 – 0,8 MPa
Doporučený rozsah tlaku vody
0,3 – 0,5 MPa
Velké spláchnutí
6 – 9 l
Malé spláchnutí
2,5 – 3,5 l
Standardní nastavení velkého spláchnutí
6 l
Standardní nastavení malého spláchnutí
3 l
Hygienická rezerva
3 l
Objem vody v nádržce
9 l
Zátěžová zkouška
400 kg
Vlastnosti
Odsávání zápachu přímo z WC mísy
Možnost napojení na ventilátor (není součástí balení)
Doporučený ventilátor o průtoku 30 m³/h, tlakem 60 Pa a zpětnou klapkou, ventilátor třeba umístit minimálně ve výšce 1,2 m od podlahy
Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
Viditelné označení nivelace a středové rysky
Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
Rohový ventil s možností na napojení na potrubní systém Mepla
Zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu 830–1200 mm
Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
Duální splachování nezávisle nastavitelné s hygienickou rezervou
Možnost vestavby oddáleného nebo senzorového splachování
Kompatibilní se všemi ovládacími tlačítky Alcaplast
Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
Přívod vody zezadu/shora uprostřed
Servisní práce bez použití nářadí
Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
Montážní hloubka nastavitelná v rozmezí 20–95 mm
Stavební hloubka 125 mm
Materiál nosné konstrukce: kov ošetřený práškovou barvou
